Cấu tạo Van hút chân không

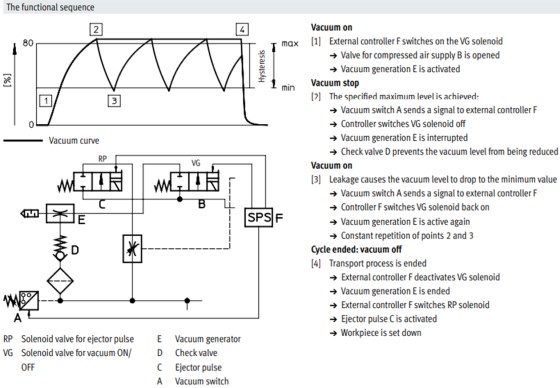

Nguyên lý hoạt động của hệ thông van hút chân không
Bật chân không
[1] Bộ điều khiển bên ngoài F bật điện từ VG
a Van cấp khí nén B được mở
thế hệ chân không E được kích hoạt
dừng chân không
[2] Mức tối đa được chỉ định đạt được:
một công tắc chân không A gửi tín hiệu đến bộ điều khiển bên ngoài F
một Bộ điều khiển tắt điện từ VG
thế hệ chân không E bị gián đoạn
a Kiểm tra van D ngăn mức độ chân không bị giảm
Bật chân không
[3] Rò rỉ khiến mức chân không giảm xuống giá trị tối thiểu
một công tắc chân không A gửi tín hiệu đến bộ điều khiển bên ngoài F
một Bộ điều khiển F bật lại điện từ VG
thế hệ chân không E đang hoạt động trở lại
một sự lặp lại liên tục của điểm 2 và 3
Chu kỳ kết thúc: tắt chân không
[4] Quá trình vận chuyển kết thúc
a Bộ điều khiển bên ngoài F tắt điện từ VG
thế hệ chân không E đã kết thúc
a Bộ điều khiển bên ngoài F công tắc điện từ RP
xung Ejector C được kích hoạt
một Phôi được đặt xuống

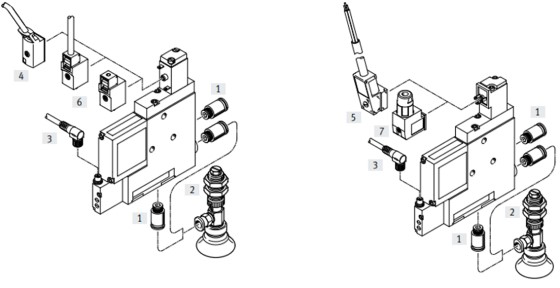

Cấu tạo van hút chân không :
